機床用途：

該系列銑端面打中心孔機床以經濟實用為主，主要是針對直徑80mm，長度800mm以下的中小型軸類零件加工而設計，該系列機床采用対置銑，鉆分離的雙主軸動力頭，可滿足銑端面，鉆中心孔以及套車外圓加工，具有加工效率高，經濟型強，使用性能靈活，操作方便等優點。

主要特點：

1.強力液壓自定心虎鉗，加持力強，性能穩定，調整方便

2.導軌貼塑處理，導軌截面寬度為80MM，雙螺母滾珠絲桿傳動，定位精度高

3.三軸伺服數控系統，定位準確，位置手輪操作簡單，調整方便

4.采用銑，鉆分離的雙主軸設計，結構合理，便于對刀及調整

標準機功能：銑端面、鉆中心孔

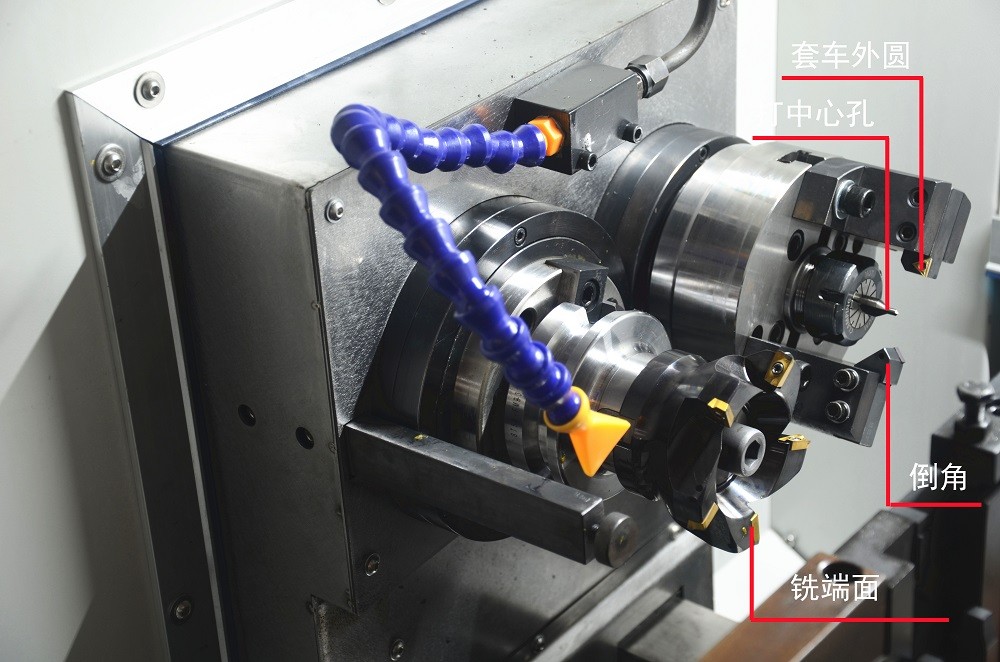

選配功能：套車外圓、倒角、鉆孔攻絲

結構布局：

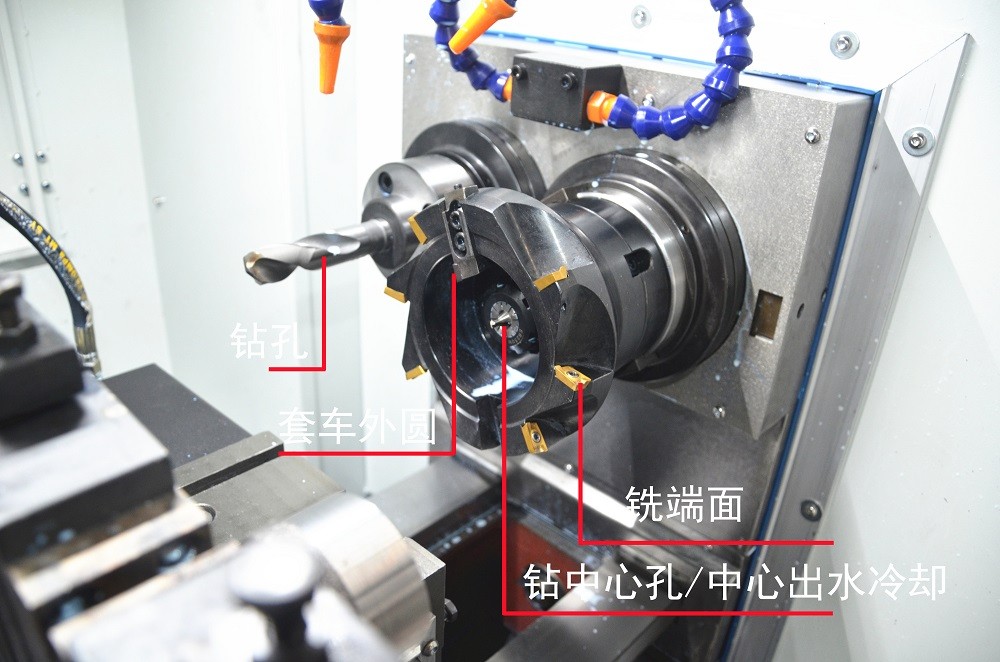

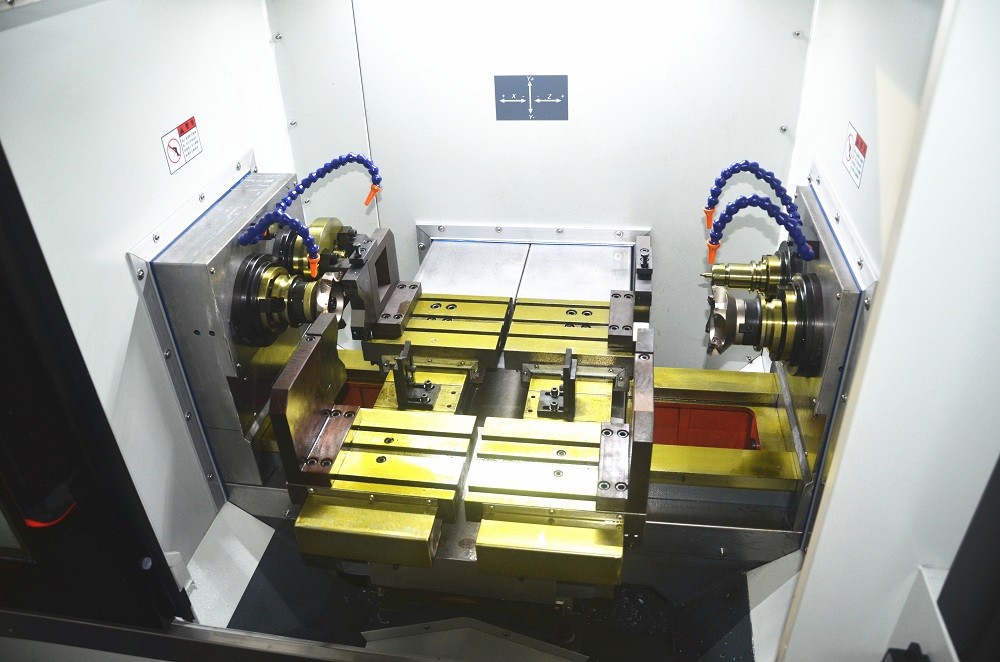

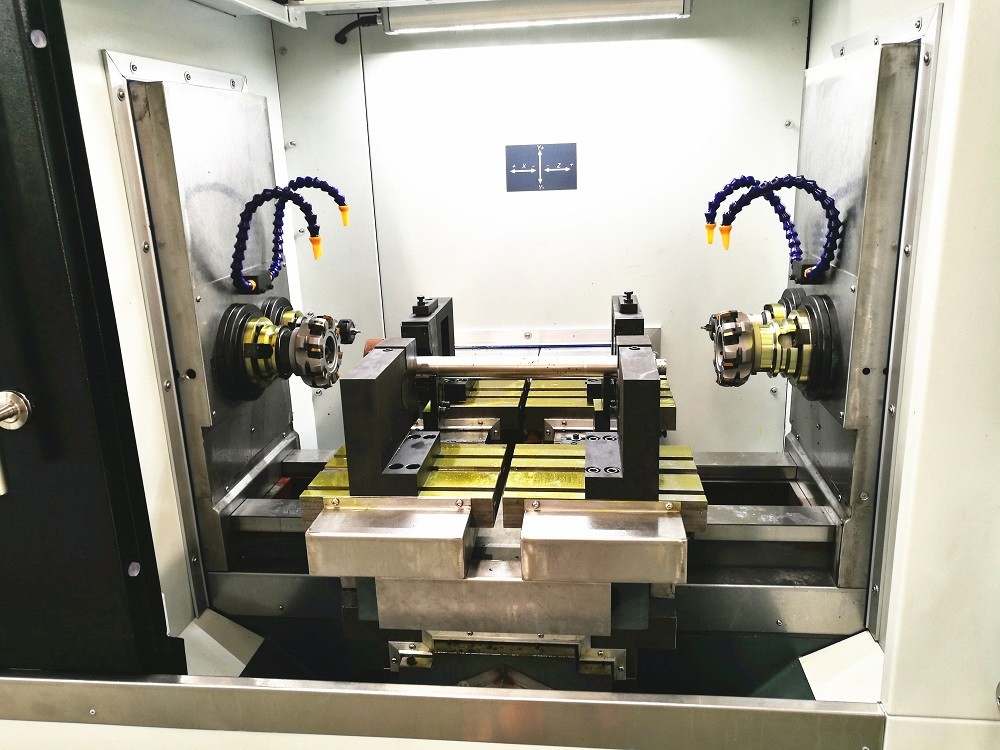

本機為平床身三軸結構，采用三套數控進給工作臺，兩套對置的雙主軸動力頭，銑削主軸上裝有BT50標準接口的銑刀盤，鉆孔主軸上裝有BT40標準的鉆刀柄，鉆孔主軸上還可以選裝外圓套車刀盤用于鉆中心孔的同時在工件軸端套車一段外圓，用于后序車床加工時夾持,可省去車床調頭加工的一道工序。采用兩套自定心液壓虎鉗，用于裝夾工件，夾具可快速的根據工件長短調整夾持位置。
